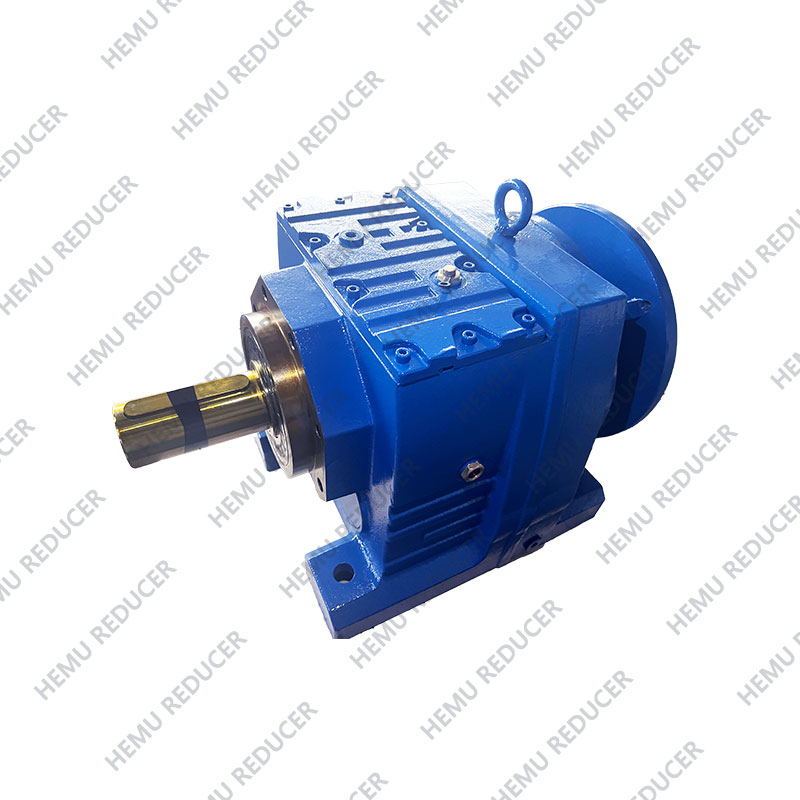

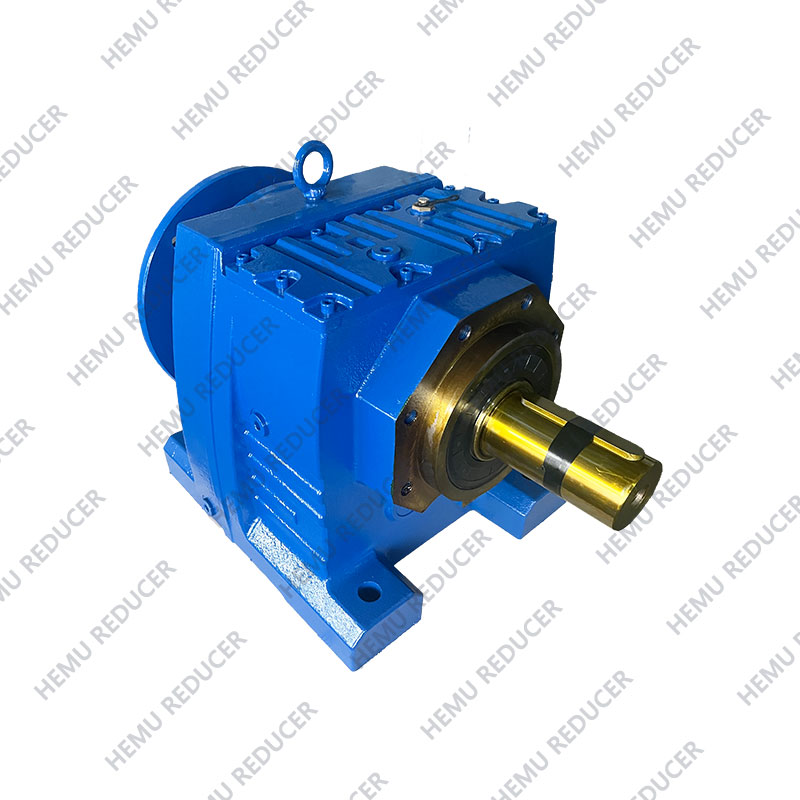

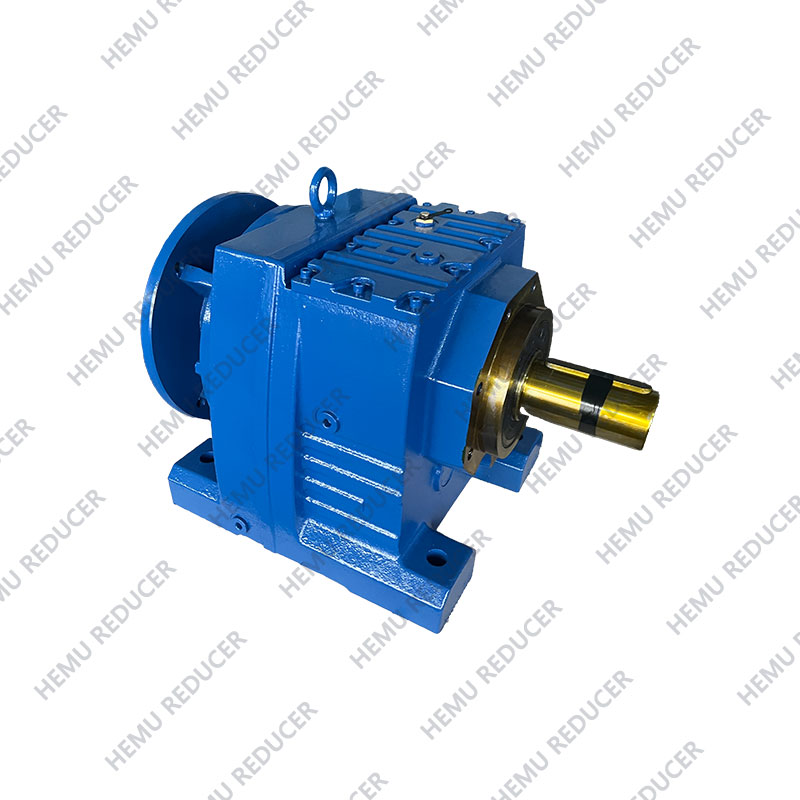

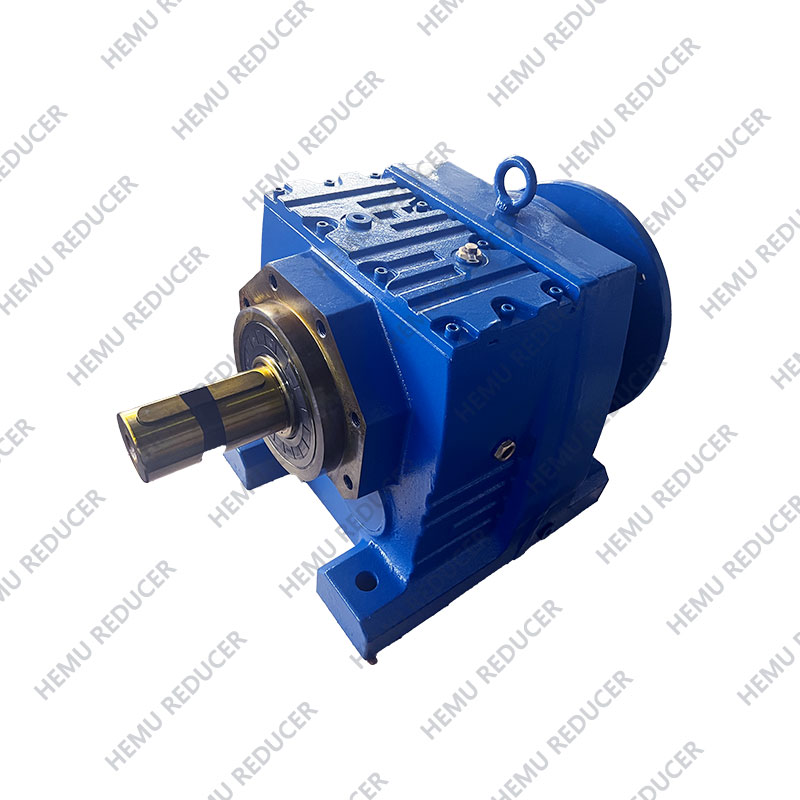

تصميم علبة التروس المضمنة الحلزونية من سلسلة HR:عرض التروس الحلزونية
كفاءة نقل أعلى وضوضاء أقل مقارنة بالتروس المحفزة، مما يجعل
إنها مناسبة لسيناريوهات التطبيقات عالية السرعة والثقيلة.
هيكل مدمج:علبة التروس الحلزونية المضمنة من سلسلة HR هي
عادة ما تكون مصممة بشكل مضغوط لتوفير مساحة التثبيت، ومناسبة ل
تطبيقات محدودة المساحة.
صلابة عالية:علبة التروس الحلزونية المضمنة من سلسلة HR مصنوعة من
مواد عالية القوة ذات صلابة ومتانة عالية، قادرة على
تحمل الأحمال الشعاعية والمحورية الكبيرة.
1. تصميم وحدات عالية
2. دعم التحميل العالي، الإرسال المستقر ومستوى الضوضاء المنخفض.
3. ختم ممتاز، مجموعة واسعة من تطبيقات الصناعة.
4. كفاءة عالية وتوفير الطاقة.
5. توفير التكلفة والصيانة المنخفضة.
1. الميناء والشحن
2. الرفع والنقل
3. الطاقة الكهربائية
4. تعدين الفحم
5. الأسمنت والبناء
6. صناعة الورق والصناعات الخفيفة
7. الصناعة الكيميائية وحماية البيئة. الخ.
| مواد الإسكان | الحديد الزهر / حديد الدكتايل |
| صلابة السكن | HBS190-240 |
| مادة العتاد | 20CrMnTi سبائك الصلب |
| صلابة سطح التروس | HRC58 درجة ~ 62 درجة |
| صلابة العتاد الأساسية | HRC33~40 |
| مادة عمود الإدخال/الإخراج | 42CrMo سبائك الصلب |
| الإدخال / الإخراج صلابة رمح | HRC25~30 |
| دقة تصنيع التروس | طحن دقيق، 6 ~ 5 درجة |
| زيت التشحيم | جيجابايت L-CKC220-460، شل Omala220-460 |
| المعالجة الحرارية | هدأ، سمنتيتينغ، التبريد، الخ. |
| كفاءة | 94%~96% (يعتمد على مرحلة الإرسال) |
| الضوضاء (الحد الأقصى) | 60 ~ 68 ديسيبل |
| درجة حرارة. الارتفاع (الحد الأقصى) | 40 درجة مئوية |
| درجة حرارة. الارتفاع (الزيت) (الحد الأقصى) | 50 درجة مئوية |
| اهتزاز | ≥20 ميكرومتر |
| رد فعل عنيف | ≥20 أركمين |
| العلامة التجارية للمحامل | الصين تحمل العلامة التجارية الأعلى، HRB/LYC/ZWZ/C&U. أو غيرها من العلامات التجارية المطلوبة، SKF، FAG، INA، NSK. |
| العلامة التجارية لختم الزيت | NAK --- تايوان أو العلامات التجارية الأخرى المطلوبة |
| مقاس | رمح ضياء الصلبة. (مم) |
ارتفاع المركز (مم) |
ضياء شفة الإخراج. (مم) |
قوة (كيلوواط) |
نسبة | عزم الدوران المسموح به (ن. م) |
وزن (كلغ) |
| 17 | Φ20K6 | 75 | Φ120/140 | 0.18-0.75 | 3.83-74.84 | 85 | 4 |
| 27 | Φ25K6 | 90 | Φ120/140 | 0.18-3.00 | 3.37-135.09 | 130 | 5.5 |
| 37 | Φ25K6 | 90 | Φ160/200 | 0.18-3.00 | 3.33-134.82 | 200 | 8.5 |
| 47 | Φ30K6 | 115 | Φ160/200 | 0.18-5.50 | 3.83-176.88 | 300 | 10 |
| 57 | Φ35K6 | 115 | Φ200/250 | 0.18-7.50 | 4.39-186.89 | 450 | 18 |
| 67 | Φ35K6 | 130 | Φ200/250 | 0.18-7.50 | 4.29-199.81 | 600 | 25 |
| 77 | Φ40K6 | 140 | Φ250/300 | 0.18-11.00 | 5.21-195.24 | 820 | 36 |
| 87 | Φ50K6 | 180 | Φ300/350 | 0.55-22.00 | 5.36-246.54 | 1550 | 63 |
| 97 | Φ60m6 | 225 | Φ350/450 | 0.55-30.00 | 4.49-289.74 | 3000 | 101 |
| 107 | Φ70m6 | 250 | Φ350/450 | 2.20-45.00 | 5.06-249.16 | 4300 | 153 |
